Увеличение дальности Wi-Fi


В общем-то, полезность данной статьи достаточно сомнительна. Что-то из разряда - когда делать было нечего. Стало вдруг интересно, насколько далеко можно подать сигнал от Wi-Fi роутера. В интернете описано много способов, я решил выбрать самый легкий. Иными словами, я тут ничего не придумал :) Тем не менее, результат мне понравился. Если честно, то вообще не ожидал. Итак, начнем по порядку.

Уже давно у меня эксплуатируется ADSL-модем с Wi-Fi точкой D-Link 2640U. В принципе, нареканий нет, единственное больное место - это блок питания. Если вовремя не заметить, то выгорает сам аппарат. Именно поэтому, модем у меня такой уже второй. Через этот модем организована беспроводная локальная сеть с раздачей интернета от провайдера Ростелеком.

Для усиления сигнала (или его направленности) я вырезал из картона и склеил некое подобие параболической антенны, которую затем с двух сторон обклеил фольгой. Точных размеров не соблюдал, никаих расчетов не производил. Единственное, не стал делать отверстие под антенну слишком близко к фольгированной стороне. После недолгих раздумий, было выбрано расстояние в 3,5 см.

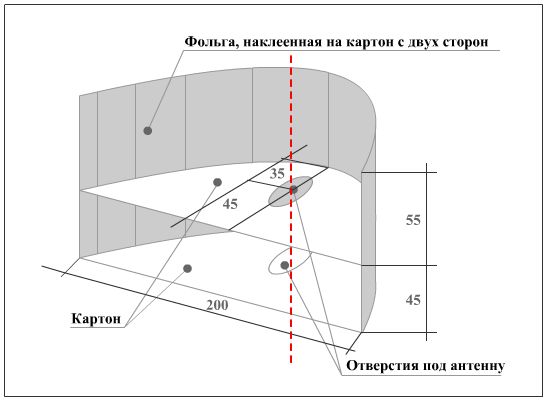

Рис.1 Схематическое изображение антенны

После всех бумагорезательных и клеевых работ получилось следующее:

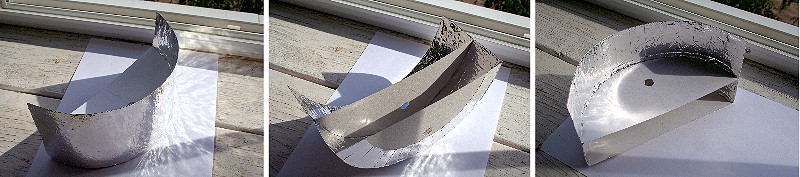

Рис.2 Вид антенны с трех сторон

Затем надел получившийся девайс на антену модема и настроил направленность в ту точку, откуда планировал делать измерения:

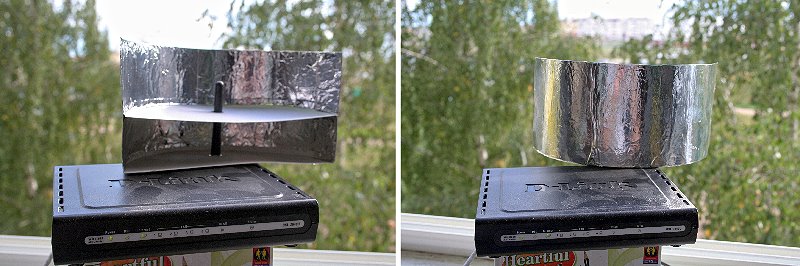

Рис.3 Определяем направленность антенны

В качестве измерительной аппаратуры использовался ноутбук RoverBook Voyager B514 со встроенным сетевым адаптером Wi-Fi Intel Pro 2200BG. Первое - ноут сам нашел сеть и показал практически полный уровень сигнала со скоростью 54 мбит/с:

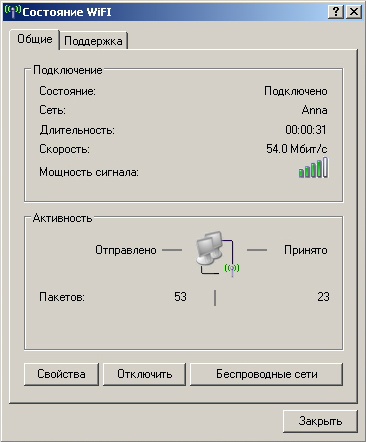

Рис.4 Состояние сети

Далее проверил пинг до модема:

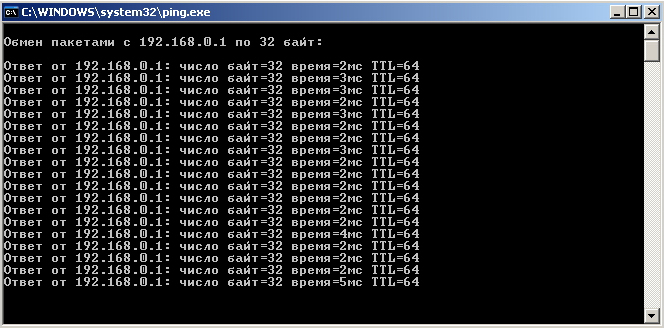

Рис.5 выполнение команды ping

После этого оставалось проверить скорость доступа в сеть интернет:

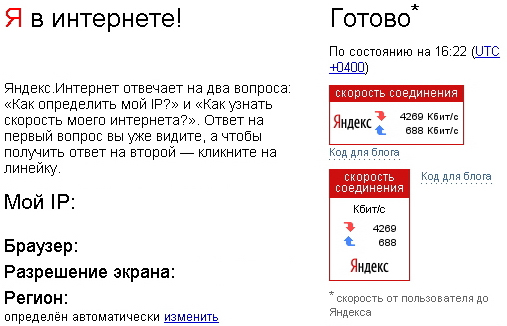

Рис.6 Проверка интернета

Ну и последнее. Условия нахождения модема и ноутбука. Модем располагался на балконе, на уровне четвертого этажа. Ноутбук в автомобиле, на автостоянке. Как таковой прямой видимости не было, густая растительность и листва, плюс экранрующее воздействие металла автомобиля. Расстояние по прямой составило почти 100 м. После того, как параболическая антенна была снята с модема, уровень сигнала значительно уменьшился, а скорость передачи данных снизилась до 12 мбит/с.


Рис.7 Фрагмент карты Google

Выводы делайте сами, но мне понравилось :)

Александр Горбунов.
3 сентября 2011 года.
